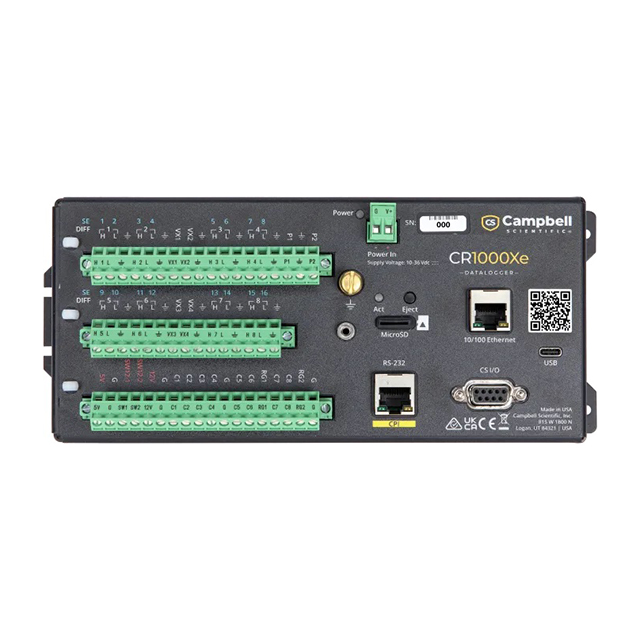

美國Campbell CR1000Xe測量和控制數據記錄器

更新時間:2025-03-13

瀏覽量:1885

品牌：美國Campbell
型號：CR1000Xe
描述：美國Campbell CR1000Xe測量和控制數據記錄器為各種應用提供測量和控制。其可靠性和耐用性使其成為遠程環境應用的選擇，包括水文和氣象站（HydroMet）、太陽能資源評估和監測站（SRA...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Campbell CR1000Xe測量和控制數據記錄器描述：

數據表  規格  用戶手冊  CR1000X 和 CR1000Xe 的產品比較

美國Campbell CR1000Xe測量和控制數據記錄器是 CR1000X 的升級版本，為各種應用提供測量和控制。其可靠性和耐用性使其成為遠程環境應用的選擇，包括水文和氣象站（HydroMet）、太陽能資源評估和監測站（SRA/SRM）、水壩和礦山（geotech）以及環境系統的廣泛研究目標。

CR1000Xe 是一款低功耗設備，可測量模擬和數字傳感器，處理和存儲測量結果，并適應任何通信鏈路。它將數據和程序存儲在非易失性閃存中。所有 Campbell Scientific 數據記錄儀通用的板載編程語言允許用戶創建完全適合應用的解決方案。

CR1000Xe 電子設備通過密封不銹鋼罐屏蔽射頻。它包括一個低漂移、電池供電的時鐘，可通過 NTP、GPS 和 Campbell Scientific 的 PakBus 進行更新。罐和接線板通過不銹鋼連接器密封在一起。CPI 和 Ethernet 引腳采用鍍金處理，耐腐蝕。CR1000Xe 與 12 V 和 24 V 標稱系統兼容。數據記錄儀的接線面板可調節 12 V 輸出，包括兩個可切換的 12 V 輸出（位于可拆卸接線端子上）和一個可切換的 12 V 輸出（位于 CS I/O）。

優點和特點

可在極端環境中工作，標準工作范圍為 -40° 至 +70°C，擴展工作范圍為 -55° 至 +85°C

直接連接到計算機的 USB 端口

通過快速模擬測量功能（300+ Hz）捕獲快速變化的數據值

通過更高分辨率的測量（24 位 Adc）區分數據值的微小變化

包括兩個非隔離電流輸入通道，用于直接連接具有 0 至 20 mA 或 4 至 20 mA 電流輸出的傳感器

包含一個板載 CPI 端口，用于托管 Campbell Scientific 高速傳感器和分布式模塊（如 GRANITE? 系列）

直接連接到以太網

包括 microSD 卡驅動器，以滿足擴展內存要求

提供簡單的串行傳感器集成和測量，包括 SDI-12、RS-232、RS-422 和/或 RS-485

支持完整的 PakBus 網絡

包括嵌入式網頁，可通過 Web 瀏覽器直接連接

提供 10 至 36 Vdc 的寬輸入電壓范圍

提供 12 Vdc 穩壓電源輸出

控制外部調制解調器的 CS I/O 電源

產品規格

工作溫度范圍	-40° 至 +70°C（標準） -55° 至 +85°C（擴展）無冷凝環境
最大掃描速率	1000 赫茲
外殼材質	陽極氧化鋁
模擬輸入	16 個單端或 8 個差分（單獨配置）。兩個模擬輸入可本地測量 4 至 20 mA 或 0 至 20 mA。
脈沖計數器	10 （P1 至 P2 和 C1 至 C8）
電壓激勵端子	4（VX1 到 VX4）
最大拉電流 / 灌電流	±40 mA （電壓激勵） 50 mA（穩壓 3.3 或 5 V）
通信端口	USB-C 接口以太網 RS-232 系列 RS-485 系列 RS-422 系列 CS I/O CPI （消費價格指數）
數據存儲插槽	微型 SD
開關 12 伏	2 個端子，外加 CS I/O 引腳 8
數字 I/O	8 個端子（C1 至 C8）可配置用于數字輸入和輸出。包括狀態高/低、脈寬調制、外部中斷、邊沿定時、開關閉合脈沖計數、高頻脈沖計數，以及 UART、RS-232、RS-485、SDM、SDI-12、I2C 和 SPI 串行通信功能。對于某些功能，端子可成對配置為 5 V 或 3.3 V 邏輯。
輸入限制	±5 伏
模擬電壓精度	精度規格不包括傳感器或測量噪聲。 ±（測量值的 0.04% + 偏移）在 0° 至 40°C 時 ±（測量值的 0.06% + 偏移）在 -40° 至 +70°C 時 ±（測量的 0.08% + 偏移），-55° 至 +85°C（擴展溫度范圍）
模數轉換器	24 位
電源要求	10 至 36 Vdc 輸入
實時時鐘精度	每年 ±3 分鐘（可選 GPS 校正至 ±10 μs）
Internet 協議	以太網、PPP、RNDIS、ICMP/PING、自動 IP （APIPA）、IPv4、IPv6、UDP、TCP、TLS （v1.2）、DNS、DHCP、SLAAC、Telnet、HTTP（S）、SFTP、FTP（S）、POP3/TLS、NTP、SMTP/TLS、SNMPv3、CS I/O IP、MQTT（S）
通信協議	CPI、PakBus、SDM、SDI-12、Modbus、TCP、DNP3、UDP、NTCIP、NMEA 0183、I2C、SPI、CampbellCloud HTTPS/MQTTS 等
電池供電 SRAM，用于 CPU 使用和zui終存儲	4 兆字節
數據存儲	4 MB SRAM + 72 MB 閃存（使用可拆卸 microSD 閃存卡，存儲可擴展至 16 GB）
空閑電流消耗，平均值	< 1.9 mA （@ 12 Vdc）
有源電流消耗，平均值	1.1 mA（1 Hz 掃描 @ 24 Vdc） 2 mA（1 Hz 掃描 @ 12 Vdc） 57 mA（20 Hz 掃描 @ 12 Vdc）
尺寸	23.8 x 10.1 x 6.2 厘米（9.4 x 4.0 x 2.4 英寸）電纜和電線需要額外的間隙
重量	0.86 千克（1.9 磅）
