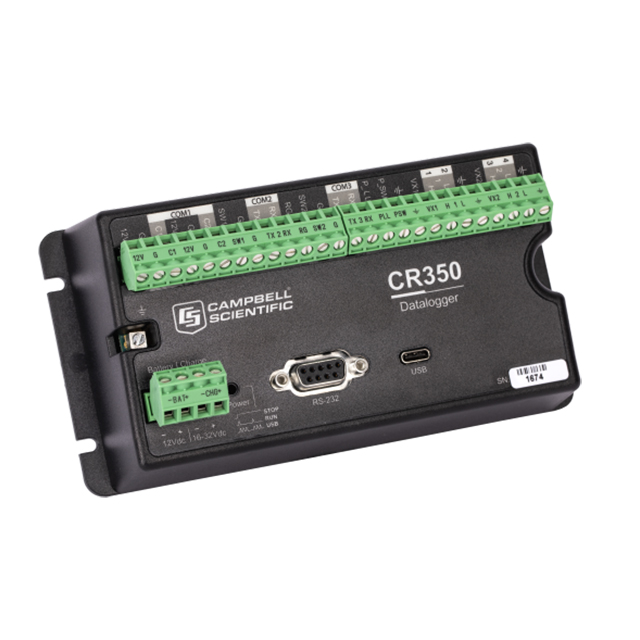

CR350 測量和控制數據采集器美國Campbell

更新時間:2025-03-13

瀏覽量:791

品牌：美國Campbell
型號：CR350
描述：CR350是一款多功能、低功耗、緊湊型測量和控制數據記錄器。這款數據記錄器擁有豐富的指令集，可以測量大多數水文、氣象、環境和工業傳感器。CR350可集中數據，通過各種網絡提供數據，并使用您喜歡的協議進...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CR350 測量和控制數據采集器描述：

產品手冊 數據表

CR350是一款多功能、低功耗、緊湊型測量和控制數據記錄器。這款數據記錄器擁有豐富的指令集，可以測量大多數水文、氣象、環境和工業傳感器。CR350可集中數據，通過各種網絡提供數據，并使用您喜歡的協議進行傳輸。CR350還執行控制和M2M通信的自動化現場或遠程決策。此數據記錄器非常適合需要長期遠程監控的小型應用程序。

以下概述了CR300、CR310和CR350數據記錄器之間的主要區別：

CR310和CR350提供可拆卸連接器。

CR310包括10/100以太網連接。

CR350有兩個獨立的RS-232/RS-485端口和USB-C。

CR350包括適用于不同地區的Wi-Fi、蜂窩或以下無線電選項：

CR350-RF407：美國和加拿大

CR350-RF412：澳大利亞和新西蘭

CR350-RF422：歐洲

CR350-RF427：巴西

優勢與特點

兩個專用SDI-12端子，用于擴展SDI-12傳感器的使用

低電流要求

兩個專用RS-232/RS-485終端，支持智能傳感器或調制解調器

使用PC軟件和USB-C連接的便捷設置

能夠測量模擬和數字傳感器

值得信賴的 Campbell Scientific 品質，集成浪涌和ESD保護

集成電臺選項，可無線連接到另一個節點或互聯網網關

CR350-WIFI是短距離無線IP通信的理想選擇

可拆卸接線端子排，便于接線

能夠使用內置的蜂窩或衛星外圍設備在任何地方進行通信

集成太陽能電池充電調節器

可靈活連接PakBus、Modbus、DNP3、GOES和其他標準通信協議

多個通用I/O和可編程性，用于分析和控制測量采集

事件驅動的通信和通知的物理輸出

技術說明

CR350是一款低功耗數據采集器，用于測量傳感器、分析數據、存儲數據和程序。內部鋰電池維持時鐘運行。主板上的類Basic編程語言和所有Campbell Scientific 的數據采集器一樣，支持數據處理和分析。

端子描述

兩個開關式12 V端子（SW12V），用于為傳感器或通信設備供電，2100 mA

兩個傳感器激勵或連續0.15至5 V端子（VX1、VX2），用于傳感器激勵或輸出控制

四個多用途模擬輸入端子（SE1–SE4）

模擬功能（SE1–SE4）

模擬輸入：4個單端或2個差分輸入，范圍為-100至+2500 mV和±34 mV 24位ADC

4至20mA或0至20mA輸入（僅限SE1、SE2）

數字I/O功能（SE1–SE4）由3.3 V邏輯電平組成，用于：

高頻計數器（35 kHz）

脈沖寬度調制

中斷和定時器輸入

周期平均值（200 kHz，取決于振幅）

兩個脈沖計數端子（P_SW、P_LL）

P_SW

開關閉合（150 Hz）

高頻計數器（35 kHz）

P_LL

低電平交流（20 kHz）

高頻計數器（20 kHz）

兩個控制端子（C1、C2）：C端子可通過軟件配置用于數字功能

數字I/O功能包括5 V輸出和3.3 V輸入邏輯電平，用于：

SDI-12

高頻計數器（3 kHz）

開關閉合（150 Hz）

一般狀態/控制電壓源5V；10 mA@3.5 V

中斷

串行異步通信Tx/Rx對

CR350 測量和控制數據采集器規格：

工作溫度范圍	-40° 至 +70°C 無冷凝環境
最大掃描速率	10赫茲
外殼材質	高抗沖擊聚碳酸酯，回收代碼 7
模擬輸入	4 個單端或 2 個差分（單獨配置）
脈沖計數器	8（P_SW、P_LL、C1、C2 和 SE1 至 SE4）
電壓激勵端子	2 （VX1， VX2）
通信端口	USB C 型 2.0 RS-232接口 RS-485接口
開關 12 伏	2 個終端
數字 I/O	7 個端子（C1、C2、P_SW 和 SE1 至 SE4）可配置為數字輸入和輸出。包括狀態高/低、脈寬調制、外部中斷和通信功能。例外： C2 和 P_SW 不進行脈寬調制。
模擬輸入限值	-100 至 +2500 mV
模擬電壓精度	精度規格不包括傳感器或測量噪聲。 ±（0.04% 測量值 + 偏移量）（0° 至 40°C） ±（測量值的 0.1% + 偏移），-40° 至 +70°C
模數轉換器	24 位
電源要求	充電器輸入（CHG）為 16 至 32 Vdc（電源轉換器或太陽能的最大電流限制為 1.1 A 面板輸入。
實時時鐘精度	±每年 3 分鐘
互聯網協議	以太網、PPP、RNDIS、ICMP/PING、Auto-IP（APIPA）、IPv4、IPv6、UDP、TCP、TLS （v1.2）、DNS、DHCP、SLAAC、 NTP、Telnet、HTTP（S）、FTP（S）、SMTP/TLS、POP3/TLS、MQTT（S）
通信協議	PakBus、PakBus 加密、Modbus RTU/ASCII/TCP、DNP3、SDI-12 等
CPU 驅動器/程序	50 MB 串行閃存
數據存儲	50 MB 串行閃存
空閑電流消耗，平均	0.5 毫安（@ 12 Vdc）
有源電流消耗，平均	< 1.5 mA（@ 12 Vdc 用于 1 Hz 掃描，1 次模擬測量） 8 mA （@ 12 Vdc，處理器始終開啟）
尺寸	16.3 x 8.4 x 5.6 厘米（6.4 x 3.3 x 2.2 英寸）電纜和引線需要額外的間隙。
重量	288 至 306 g （0.64 至 0.68 lb），具體取決于所選的通信選項

CR350-RF407 選件
無線電類型	跳頻擴頻（FHSS）
輸出功率	5 至 250 mW（用戶可選）
頻率	902 至 928 MHz（美國、加拿大）
RF數據速率	200 kbps的
接收靈敏度	-101 分貝
天線連接器	RPSMA（需要外置天線;
空閑電流消耗，平均	12 毫安（@ 12 Vdc）
有源電流消耗，平均	< 80 mA （@ 12 Vdc）

CR350-RF412 選件
無線電類型	跳頻擴頻（FHSS）
輸出功率	5 至 250 mW（用戶可選）
頻率	915 至 928 MHz（澳大利亞、新西蘭）
RF數據速率	200 kbps的
接收靈敏度	-101 分貝
天線連接器	RPSMA（需要外置天線;
空閑電流消耗，平均	12 毫安（@ 12 Vdc）
有源電流消耗，平均	< 80 mA （@ 12 Vdc）

CR350-RF422 選件
無線電類型	868 MHz SRD 860，帶先聽后說（LBT）和自動頻率捷變（AFA）
輸出功率	2 至 25 mW（用戶可選）
頻率	863 至 870 MHz（歐盟）
RF數據速率	10 kbps的
接收靈敏度	-106 分貝
天線連接器	RPSMA（需要外置天線;
空閑電流消耗，平均	9.5毫安
有源電流消耗，平均	20毫安

CR350-RF427 選件
無線電類型	跳頻擴頻（FHSS）
輸出功率	5 至 250 mW（用戶可選）
頻率	902 至 907.5 MHz/915 至 928 MHz（巴西）
RF數據速率	200 kbps的
接收靈敏度	–101 分貝
天線連接器	RPSMA（需要外置天線。
空閑電流消耗，平均	12 毫安（@ 12 Vdc）
有源電流消耗，平均	< 80 mA （@ 12 Vdc）

CR350-WIFI選項
操作模式	客戶端或接入點
工作頻率	2.4 GHz，20 MHz 帶寬
天線連接器	反極性 SMA （RPSMA）
天線	PN 16005 單位增益（0 dBd），1/2 波鞭，全向帶有用于垂直或水平方向的鉸接式關節
發射功率	7 至 18 dBm（5 至 63 mW）

CR350-CELL205選件
-注意-	*CR350-CELL205 選項與 Verizon 蜂窩網絡不兼容。*
認證	IC（加拿大工業部） 10224A-201611EC21A
細胞技術	3G （UMTS/HSPA+） 4G （LTE CAT-1）
3G頻段	850、1700/2100 （AWS）和 1900
4G頻段	700、850、1700/2100 （AWS-1）、1900
天線連接器	SMA（需要外置天線;
SIM卡接口	3FF（6 位/觸點）支持需要 1.8 或 3 V 的 SIM 卡。
無線電輸出功率	LTE 上為 23 dBm UMTS 上為 24 dBm EDGE 上為 27 dBm GSM 上為 33 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm （10 m）

CR350-CELL210選件
-注意-	*CR350-CELL210 選項僅與 Verizon 蜂窩網絡兼容。*
細胞技術	4G （LTE CAT-1）
4G頻段	700, 850, 1700, 1900, 2100
天線連接器	SMA（需要外置天線;
功耗 - 低功耗模式	5毫安
功耗 - 空閑	35毫安
功耗 - 活動	70毫安
SIM卡接口	3FF（6 位/觸點）支持需要 1.8 或 3 V 的 SIM 卡。
無線電輸出功率	LTE 上為 23 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm （10 m）

CR350-CELL215選件
-注意-	*CR350-CELL215 選件旨在在歐洲、中東和非洲國家/地區使用。*
細胞技術	2G （GSM/GPRS/EDGE） 3G （UMTS/HSPA+） 4G （LTE CAT-1）
2G頻段	900 和 1800 MHz
3G頻段	850、900 和 2100 MHz
4G頻段	800、850、900、1800、2100 和 2600 MHz
天線連接器	SMA（需要外置天線;
SIM卡接口	3FF（6 位/觸點）支持需要 1.8 或 3 V 的 SIM 卡。
無線電輸出功率	LTE 上為 23 dBm UMTS 上為 24 dBm EDGE 上為 27 dBm GSM 上為 33 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm （10 m）

CR350-CELL220選件
-注意-	*CR350-CELL220 選件適用于澳大利亞和新西蘭。*
細胞技術	3G （UMTS/HSPA+） 4G （LTE CAT-1）
3G頻段	850 和 2100 MHz （EC-21AUT） 850、900、1900 和 2100 MHz （EC-21AU）
4G頻段	700、850、1800、2100 和 2600 MHz （EC-21AUT） 700、900、1700、1800、1900、2100 和 2600 MHz （EC-21AU）
天線連接器	SMA（需要外置天線;
SIM卡接口	3FF（6 位/觸點）支持需要 1.8 或 3 V 的 SIM 卡。
無線電輸出功率	LTE 上為 23 dBm UMTS 上為 24 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm （10 m）

CR350-CELL225選件
-注意-	*CR350-CELL225 選件旨在在日本使用。*
細胞技術	4G （LTE CAT-1）
4G頻段	800（下）、800（上）、850+、900、1800 和 2100 MHz
天線連接器	SMA（需要外置天線;
SIM卡接口	3FF（6 位/觸點）支持需要 1.8 或 3 V 的 SIM 卡。
無線電輸出功率	LTE 上為 23 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm （10 m）
