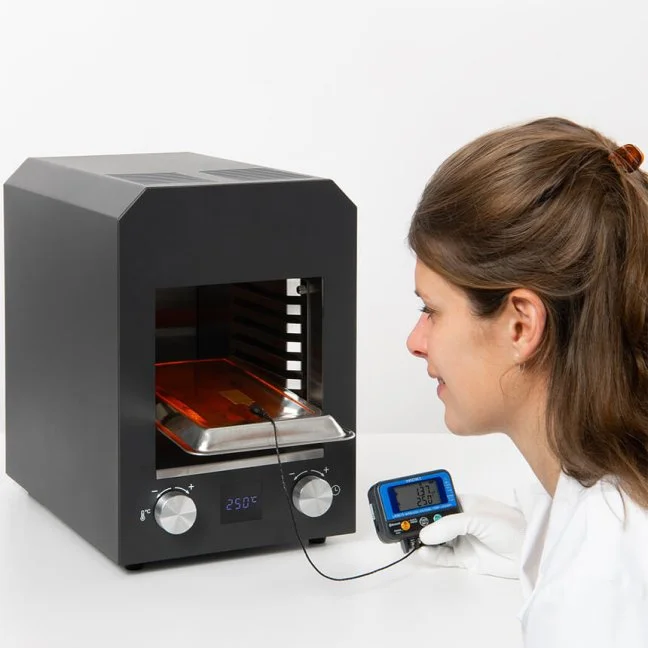

高溫環境下的熱通量測量

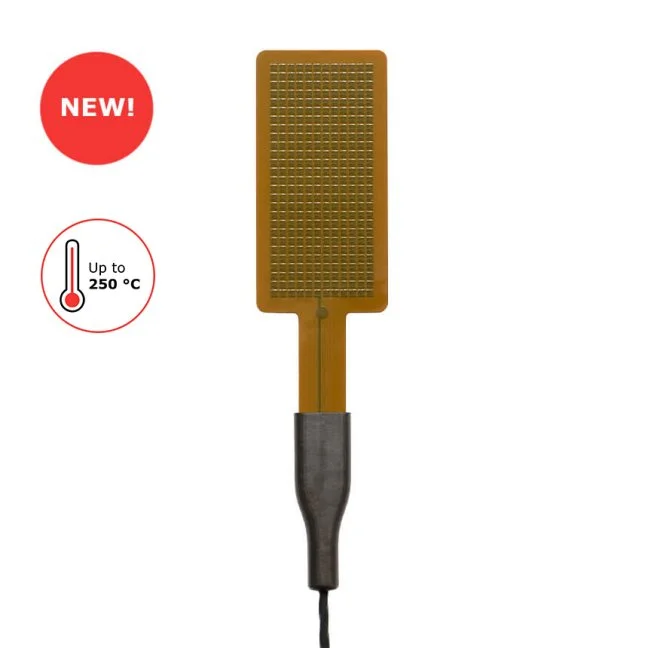

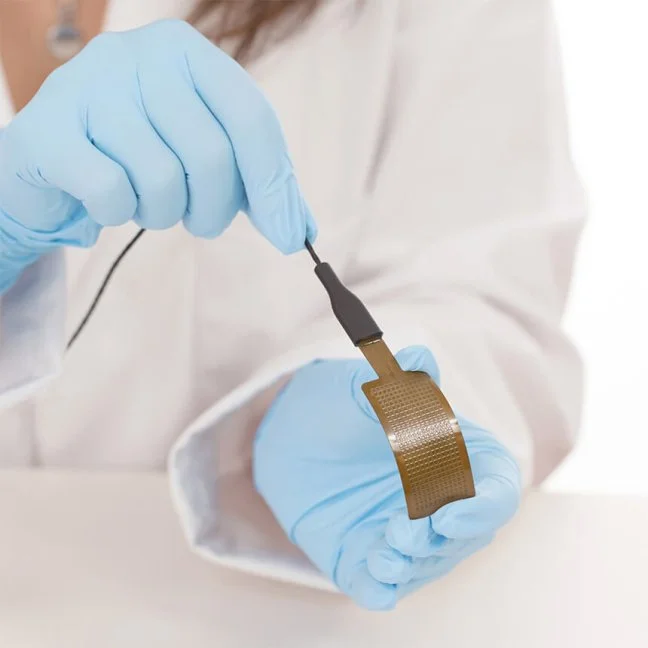

FHF06是一種高溫箔式熱通量傳感器，可用于高達250°C的溫度。這是因?yàn)樗娜埘啺吩O(shè)計，而不使用任何膠水。FHF系列的其他成員，即FHF05系列，可以在120?C的溫度下使用。該傳感器薄、靈活且用途廣泛。FHF06測量通過其包含或安裝的物體的熱通量，單位為W/m2。

FHF06中的傳感器是一個熱電堆。該熱電堆測量FHF06柔性主體的溫差。還集成了一個T型熱電偶，以提供溫度測量。熱電堆和熱電偶是無源傳感器；它們不需要電力。

多個小型散熱器形成覆蓋傳感器的導電層，有助于降低測量的熱導率依賴性。有了這些內置的擴張器，F(xiàn)HF06的靈敏度與環境無關。

功能和優點

易于使用

使用FHF06很容易。它可以直接連接到常用的數據記錄系統。以W/m2為單位的熱通量是通過FHF06輸出（一個小電壓）除以靈敏度來計算的。FHF06在其證書和FHF06電纜末端提供了靈敏度。

堅固穩定

FHF06配備了一個可以緩解應力的連接塊，兩側都有密封的保護蓋，這樣濕氣就不會滲透，F(xiàn)HF06已經被證明是非常堅固和穩定的。

FHF06校準可追溯到標準。工廠校準方法遵循ASTM C1130–21的推薦做法。

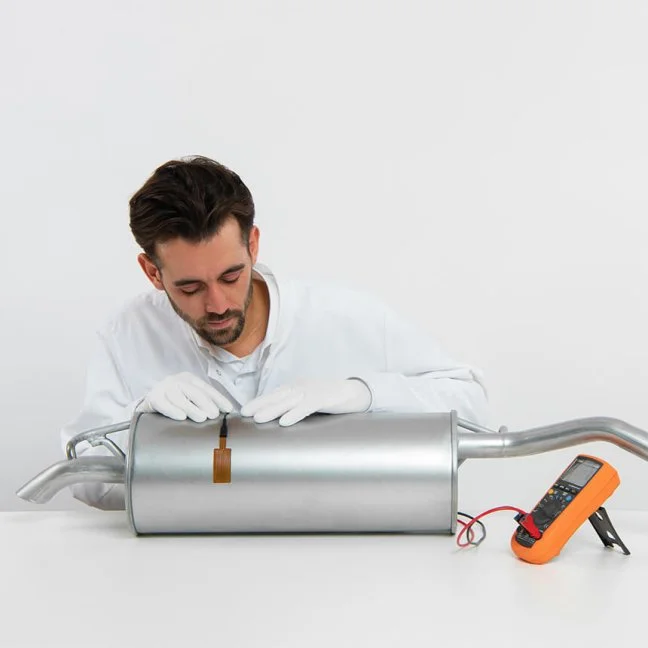

使用熱通量傳感器

當在高溫條件下使用時，F(xiàn)HF06對熱通量的敏感性可能與其證書上所述的不同。請參閱用戶手冊以更正這種溫度相關性。關于安裝，請參閱我們的應用說明如何安裝熱通量傳感器。

合適的電子設備

熱通量和溫度的組合測量為您提供了系統熱行為的全貌。熱通量傳感器輸出是一個小毫伏信號。熱通量傳感器通常與熱電偶相結合。我們有幾種用于放大、數據記錄和數據可視化的解決方案。請參閱我們關于帶有Hioki數據記錄器的傳感器放大或FHF傳感器的應用說明。

選項

• 5或10米電纜長度；獨立電纜；沒有電纜
• 溫度測量不確定度：±2.5或0.0075×T?C。有關詳細信息，請參閱用戶手冊*
• 在-160°C的溫度下進行測量時，請聯系Hukseflux
• 傳感器不適合連續暴露在水中
• 只有傳感器箔（沒有電纜和連接塊）可以在真空中使用
