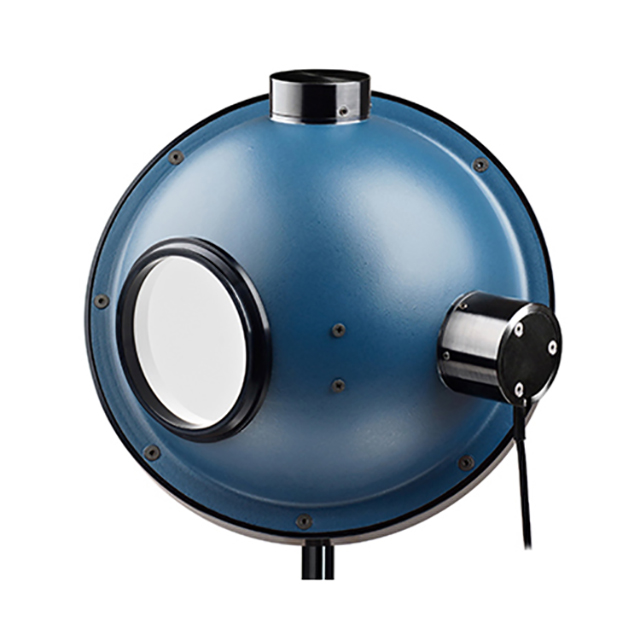

IS6-C-IR 7Z02476 積分球

更新時間:2025-03-13

瀏覽量:544

品牌：OPHIR
型號：IS6-C-IR
描述：IS6-C-IR 是一個 6 英寸積分球（內部 5.3 英寸），帶有用于準直 (C) 光束的鍺檢測器。IS6-C-IR 配備紅外探測器，校準范圍為 700 至1800nm，可測量高達 30W 的功率。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

IS6-C-IR 積分球概述：

用戶手冊

IS6-C-IR 是一個 6 英寸積分球（內部 5.3 英寸），帶有用于準直 (C) 光束的鍺檢測器。IS6-C-IR 配備紅外探測器，校準范圍為 700 至 1800nm，可測量高達 30W 的功率。

IS6-C-IR 積分球圖紙：

主要參數：

光圈	?25mm
光譜范圍	700-1800nm
功率范圍	20μW-30W
尺寸	?154（毫米）
最大脈沖能量	0.3毫焦
最大平均功率密度	1 kw/cm2
最大平均功率	30W
最大光束發散	±15度
對光束大小的敏感性	±1%

問題歸納：

波長對測量精度的影響

功率/能量測量中使用的所有吸收體在光譜上都不是完全平坦的，也就是說，它們的吸收隨波長而變化。出于這個原因，Ophir 測量傳感器通常在不止一種波長下進行校準。如果吸收僅隨波長發生輕微變化，那么將定義如小于600nm、大于600nm的波長區域，并在這些區域內進行校準。在這種情況下，設備校準的波長與測量波長之間的測量誤差被假定在主波長校準誤差范圍內。如果最近的校準波長與測量波長之間的吸收差異大于 1-2%，那么在規格中添加該區域波長的誤差，或在覆蓋該區域所有波長的連續校準曲線上進行校準。

線性度對測量精度的影響

Ophir 傳感器的線性度始終在已發布的熱傳感器和熱釋電傳感器規范中給出，非線性引起的預期誤差將添加到基本校準誤差中。注意，對于熱傳感器，線性誤差通常為 +/-1% 或特定傳感器規格中的任何值。對于光電二極管傳感器，線性誤差沒有公布，但它總是小于 ±1%，除非非常接近最大功率。如果功率水平低于光電二極管傳感器最大功率的 70%，則線性度將在 ±0.5% 以內。
