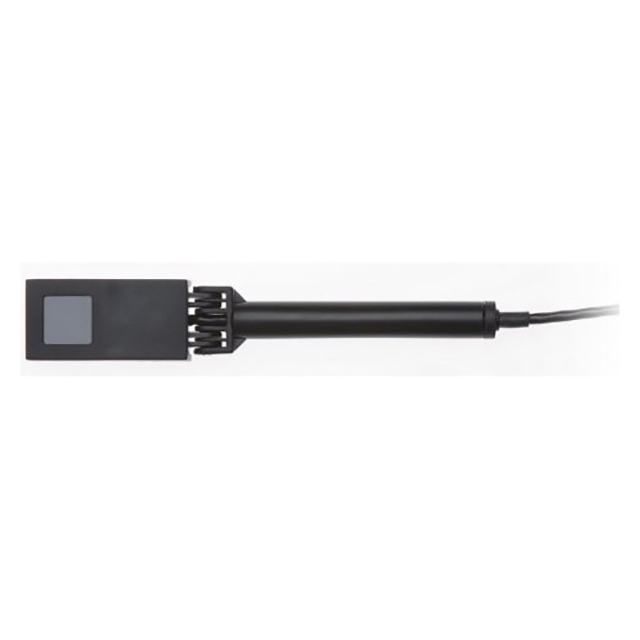

PD300-BB 輻射傳感器

更新時間:2025-03-13

瀏覽量:517

品牌：OPHIR
型號：PD300-BB
描述：帶旋轉支架的 PD300-BB 輻射傳感器具有平坦的光譜響應光電二極管傳感器，用于測量寬帶光源。它涵蓋 430 - 1000nm 的光譜范圍，并具有 10x10mm 的孔徑。其功率測量范圍為 50pW...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PD300-BB 輻射傳感器概述：

帶旋轉支架的 PD300-BB 輻射傳感器具有平坦的光譜響應光電二極管傳感器，用于測量寬帶光源。它涵蓋 430 - 1000nm 的光譜范圍，并具有 10x10mm 的孔徑。其功率測量范圍為 50pW - 4mW。50mW 版本的測量范圍為 50pW 至 50mW。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

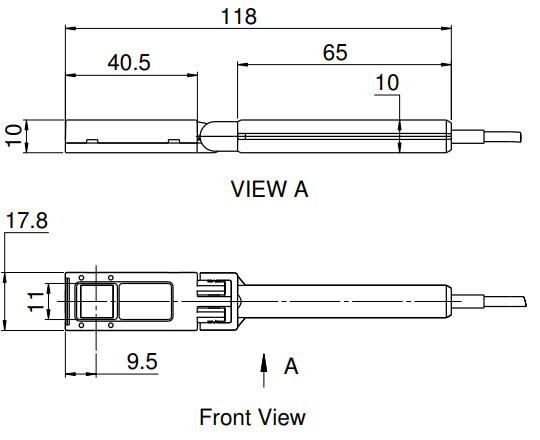

PD300-BB 傳感器圖紙：

主要參數：

光圈	10x10mm
光譜范圍	430-1000nm
功率范圍	50pW-4mW
尺寸	118 長 x 10 寬 x 18 深（毫米）
最大脈沖能量	1微焦
最大平均功率密度	10W/cm2
響應時間	0.2秒
最大平均功率	4毫瓦

問題歸納：

如果有一個寬帶光源，但只想測量特定波長的功率，可以將儀表設置為該波長并進行測量嗎？

PD300 系列基于光電二極管的傳感器使用掃描單色儀（加上幾個激光“錨點”）通過全光譜曲線進行校準。

波長（“激光”）設置告訴儀表正在使用什么波長，因此在進行測量時要應用對應校準系數。然而，它并沒有在物理上限制其他波長進入的可能性。

所有進入檢測器的光（在傳感器的指定范圍內）都將被測量；儀表將應用適用于所選波長的校準系數，“認為”只有該波長存在。換句話說，這些傳感器采用單色光源。它們的相對光譜響應不平坦，因此不適用于寬帶光束。

因此，如果想檢查來自寬帶光源的一個波長，需要使用只讓該波長通過的波長濾波器，然后將儀表設置為適當?shù)牟ㄩL以考慮檢測器的相對靈敏度。
