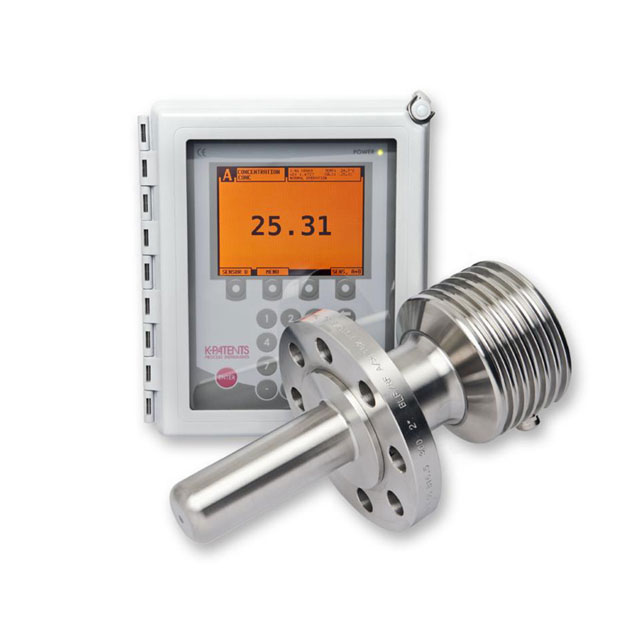

維薩拉 K?PATENTS® 煉油廠過程折光儀 PR-23-RP

用戶手冊 數據表

維薩拉Vaisala PR-23-RP K?PATENTS® 煉油廠過程折光儀是一種重型煉油廠型號，旨在滿足煉油和石油行業的獨特要求。典型應用包括準確的液體濃度測量，例如烷基化中的硫酸、氣體處理中的乙二醇、胺或氫氧化鉀 (KOH)、貿易交接操作中的多產品（原油、燃料油、柴油）界面和煉油中的潤滑油過程。

折光儀傳感器直接通過焊接螺柱或通過 1 英寸、2 英寸或 3 英寸交叉流通池安裝在過程中。由于傳感器堅固、創新的非焊接傳感器主體，以及自清潔或可選的自動清洗系統功能，PR-23-RP 在惡劣的煉油廠條件下準確可靠地運行。為危險區域提供本質安全和危險區域認證。

測量范圍涵蓋 0-100 %（按重量計）。精度通常為 ±0.1 % bw，測量自動進行溫度補償?？梢耘渲玫蜐舛群透邼舛染瘓?。由于采用數字傳感技術，即使大量的懸浮物、氣泡或顏色變化也不會影響測量或準確性。

每個傳感器都配有校準證書，將一組標準液體與實際傳感器輸出進行比較。可以使用經認證的折射率液體和維薩拉文檔化程序在現場驗證校準和準確性。

特征：

1. 一體式折射計傳感器主體結構，無焊縫。直接通過焊接螺柱安裝，或通過 1 英寸、2 英寸或 3 英寸交叉流通池安裝。

2. 符合 ASME 規范：主要物理特性的設計符合 ASME 第 VIII 節第 1 部分和第 2 部分。

3. 每個傳感器的通用校準：所有傳感器都可以自由互換。

4. 完整測量范圍折射率 nD 1.3200 – 1.5300，對應于 0-100 % 重量。

5. 全數字系統：顆粒和氣泡不影響操作或精度。

6. 用于數據記錄和遠程操作的以太網連接和遠程面板。

7. 過程溫度范圍：-40°C – 150°C（-40°F – 302°F）

8. 通過內置 Pt1000 和自動溫度補償進行快速過程溫度測量。

9. 雙連接：一個發射器可以操作兩個傳感器。以后可以輕松集成第二個傳感器。

10. 使用標準折光率液體在用戶自己的質量保證系統中輕松進行現場儀器驗證。

11. 自清潔或可選的自動清洗系統功能，

12. 提供本質安全和危險區域認證。

主要優勢：

專為惡劣環境而設計

維薩拉 K-PATENTS 煉油廠過程折光儀 PR-23-RP 結合了先進的 CCD 相機技術和堅固的鋼制傳感器探頭。該探頭是一種非焊接傳感器主體模型，適用于大型管道和容器安裝。專為苛刻的工藝條件、高溫、壓力和振動而設計。

特殊的接液部件材料可用于惡劣環境和腐蝕性過程流體。

安裝和操作簡單且經濟高效

過程折光儀 PR-23-RP 直接通過焊接螺柱或通過 1 英寸、2 英寸或 3 英寸交叉流通池安裝在主處理線、旁路線或容器中

折光儀沒有燈或需要定期維護或重新校準的移動部件。用戶可以簡單地“安裝后忘記”，從而獲得較低的總擁有成本。

行業專業知識和工程解決方案、服務和供應商文檔的供應

煉油廠儀器型號范圍從用于小型管道和旁路管線的緊湊型探頭型號到用于大型管道、容器和反應器裝置的堅固耐用的重型長探頭型號。

當標準型號不足以滿足要求時，請向工廠咨詢工程解決方案，例如特殊接液材料或定制安裝附件和過程連接件。

維薩拉還為我們的客戶提供全方位的啟動、調試和技術支持服務。我們的石油和天然氣行業專業知識包括提供廣泛的供應商文檔，這些文檔是根據每個合同和客戶的特定數據要求量身定制和應用的。
