美國Prostat PRF-911 同心環描述：

產品手冊 數據表

Prostat PRF-911 便攜式測試夾具開始是為扁平（平面）包裝材料設計的，可以根據當前的行業標準測量幾乎任何扁平材料的表面和體積電阻。這些包括符合ANSI/ESD STM11.11的表面電阻、符合ANSI/EESD STM11.12、IEC 61340-2-3的體積電阻，并將根據ASTM D-257近似進行表面和體積電阻率測量。

與阻力儀器一起使用

PRF-911同心環是一種低輪廓的測試夾具，專門設計用于與Prostat電阻儀器一起使用，例如PRS-801B電阻系統、PRS-812B電阻計和PAS-853B電阻審計系統。同心環是計算表面電阻率和體積電阻率的重要工具。例如，將以歐姆為單位的表面電阻測量值乘以 10，以獲得以歐姆/平方為單位的表面電阻率。

測量ESD袋

其緊湊的尺寸使得該夾具能夠插入小型柔性容器中，如ESD保護袋，無需剪開包裝。這減少了對夾具進行頻繁校準和對齊的需要。

保持一致的接觸

PRF-911 具有彈簧加載、自對準中心電極功能。這種不尋常的功能有助于保持夾具的高導電性橡膠電極表面與被測材料的一致接觸。

用于任一測量的雙測試臺

PTB-920 雙測試臺由用于 ANSI/ESD STM11.11 表面測量的絕緣測試表面組成，層壓到用于體積電阻率測量的鋼測試板上。直徑為 4 英寸的鋼制測試臺組件包括一個香蕉插座，用于在體積測量期間連接儀器。

范圍寬，性能準確

PRF-911 能夠進行從小于 100 歐姆（< 1.0x102 歐姆）到大于 1.0×1012 歐姆（>1.0×10 13 歐姆/平方）的精確測量。該夾具的配置使其可以連接到儀器接地參考或接地，以最大限度地減少外來場和電荷對測量的影響。

特性

根據 ANSI/ESD STM11.11 標準測量表面電阻

根據 ANSI/ESD STM11.12 測量體積電阻

符合 IEC 61340-2-3 的要求

根據ASTM D-257近似表面和體積電阻率

采用彈簧加載的自對準中心電極功能，以降低校準頻率

包括一個絕緣和金屬雙測試臺

設計用于寬范圍電阻計和一個 5 磅電極

包括可追溯至 NIST 的校準證書

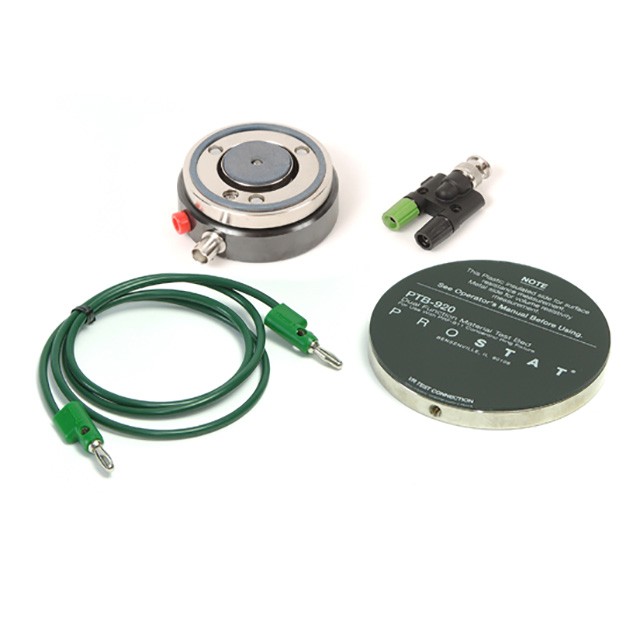

已包含

PRF-911 同心環

PTB-920 雙測試臺

PRF-911GGL 36“ 綠色測試線

PRF-911 BNC 適配器

PRF-911 規格

PTB-920 規格

PRF-911 BNC 適配器規格
