Stevens SDX 模擬壓力傳感器

更新時間:2025-03-13

瀏覽量:825

品牌：美國Stevens
型號：SDX
描述：SDX是一種“濕式”設備。雖然保持SDX電纜的通氣管通暢以進行氣壓補償很重要，但壓力傳感器和內部電子設備都不會因進入通氣管的冷凝水或濕氣而損壞。為了獲得良好效果，Stevens建議使用帶通風管適配器的...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

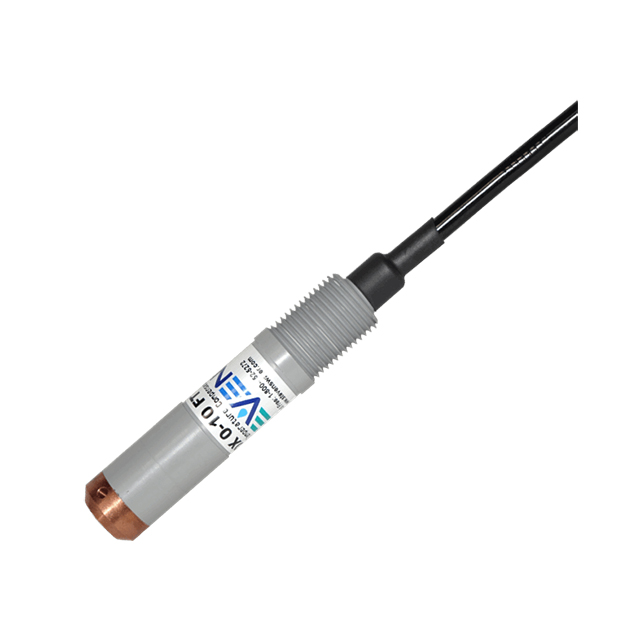

Stevens SDX（潛水深度變送器）是一種壓力傳感器，可提供準確的結果，同時在廣泛的液位測量應用中仍然非常實惠。

高沖擊、耐腐蝕的PVC II型外殼和封裝電子設備使SDX在大多數水和惡劣的流體環境中都非常耐用。SDX也是液位測量應用的良好選擇，這些應用可能會使更昂貴的傳感器面臨損壞風險。

SDX配備了用戶指定的通風電纜長度。通風口為傳感器提供大氣參考，這對于確保液位測量時盡可能高的精度是必要的。

SDX具有一個4-20 mA模擬輸出信號，與量程線性對應。SDX與現有的電源和數據記錄儀器兼容，可以輕松地部署在遠程監控站點進行數據收集。

傳感器外殼集成了管螺紋，用于將SDX安全安裝到管道、儲罐或其他應用中。

堅固的外殼和完全封裝的電子設備——不會被冷凍水損壞

緊湊型尺寸

全量程±0.25%的精度

模擬輸出（4-20 mA）

通風電纜，2線，帶排水管

配重銅鼻錐

可選干燥劑筒

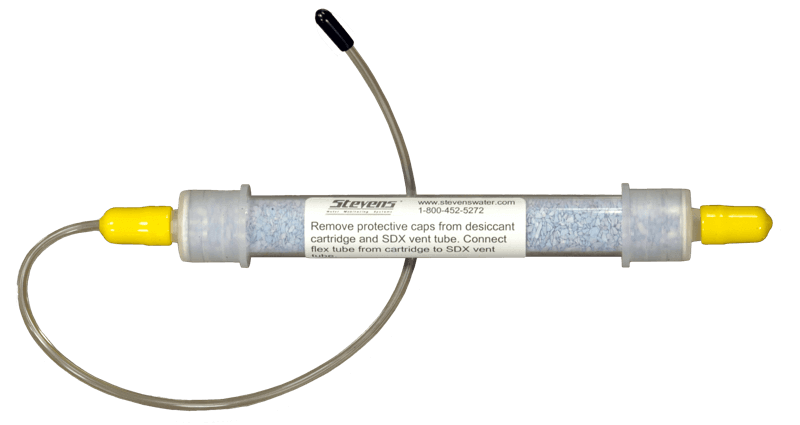

SDX是一種“濕式”設備。雖然保持SDX電纜的通氣管通暢以進行氣壓補償很重要，但壓力傳感器和內部電子設備都不會因進入通氣管的冷凝水或濕氣而損壞。為了獲得良好效果，Stevens建議使用帶通風管適配器的干燥劑筒。

規格

電力需求	9 - 26 VDC
產出	4-20MA電流信號,線性對應范圍
工作溫度	-40° F to 185° F (-40° C to 85° C)
補償溫度	32° F to 122° F (0° C to 50° C)
線性	0-2.5 ft range: 0.2% max. 0-5 ft range: 0.2% max. 0-10 ft range: 0.2% max. 0-35 ft range: 0.3% max. 0-50 ft range: 0.3% max. (所有范圍典型的0.1%)
重復性和滯后	Typical: ± 0.2% span
反極性保護	內置傳感器
過壓	0-2.5 ft: 20 psi max. 0-5 ft: 20 psi max. 0-10 ft: 20 psi max. 0-35 ft: 45 psi max. 0-50 ft: 45 psi max.
使震驚	資格測試為150克
布線	紅色:電力綠色:4-20馬返回銀:排水絲
管螺紋	1/2-14直管螺紋(電纜附近傳感器外殼的背面) 3/8-18直管螺紋(可拆卸銅嘴下)
物理尺寸	4"升0.84"。(101.6毫米Lx21.33毫米直徑。)
重量	Probe: 2.37 oz (61.19 g) 電纜:每英尺0.43盎司(12.19克)每厘米4克) (重量是近似的)
