TRS-1203 SDI-12 接口轉換器描述：

用戶手冊(中) 用戶手冊(EN) 軟件下載

什么是SDI-12

SDI-12(Serial Digital Interface)即1200波特率的串行數字接口。SD-12通訊標準是近年來歐美國家在環境監測中廣泛使用的一種串行數據 通訊接口協議。現在廣泛應用在工農業多參數測控、江河湖海的水文和氣象等地球環境監測、養殖和食品生產中、可以遠距離傳送數據。

應用場景

SDI-12接口轉換器可廣泛應用于農業、環境監測、氣象研究和水文測量等領域。本產品具有可靠性高、性能穩定和操作簡便等特點，能夠有效地轉換SDI-12接口與其他接口之間的數據，為用戶提供方便快捷的使用體驗。

在農業領域，SDI-12接口轉換器可以將傳感器測得的土壤濕度、溫度、氣體濃度等數據通過SDI-12接口轉換為通用的模擬或數字信號輸出，以便用戶更好地控制農作物的生長環境，提高產量和質量。此外，該產品還可以集成到灌溉系統中，根據土壤水分情況自動調節灌溉量，實現智能化的農業管理。

環境監測方面，SDI-12接口轉換器可將各種環境參數傳感器的測量數據通過SDI-12接口輸出，包括空氣溫濕度、氣壓、風速風向等，以滿足環境監測需求。例如，在氣象研究中，研究人員可以通過該產品將各個氣象參數傳感器的數據集成到氣象站系統中，準確監測和預測氣象變化，為氣象預報提供便利。

此外，SDI-12接口轉換器在水文測量領域也起到了重要的作用通過將水位、流量、降雨量等傳感器測得的數據轉換為SDI-12接口輸出，可以實現水文觀測數據的實時傳輸和遠程監測這對于水資源管理、洪水預警和河流流量調控等方面都具有重要意義。

SDI-12接口轉換器的操作簡便，用戶只需將傳感器與轉換器連接，并將轉換器與數據采集系統或計算機連接，即可實現數據傳輸和處理。同時，該產品支持?jǐn)?shù)據記錄和存儲功能，用戶可以隨時查詢歷史數據，并進行數據分析和比較。此外，我們提供了多種輸出接口選項，包括RS485、RS232和USB等，以便用戶根據實際需求進行接口選擇。

總之，SDI-12接口轉換器是一種高性能、可靠性高且操作簡便的設備，廣泛應用于農業、環境監測、氣象研究和水文測量等領域它能夠與各類傳感器進行無縫集成，實現數據的快速、準確傳輸和分析處理，為用戶提供了全方位的解決方案。無論是農業生產者、環境研究人員還是水文觀測專業人員，都可以依靠這個功能強大的設備，更好地開展工作，取得更好的效果。

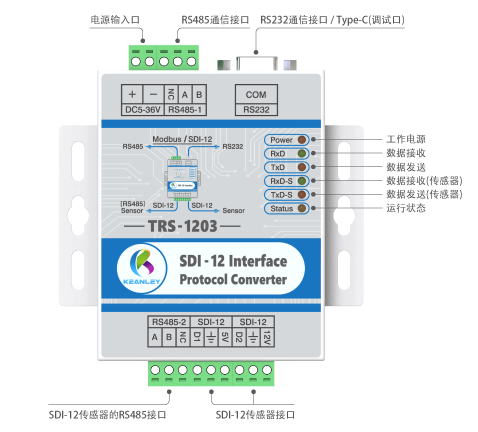

標注示意圖

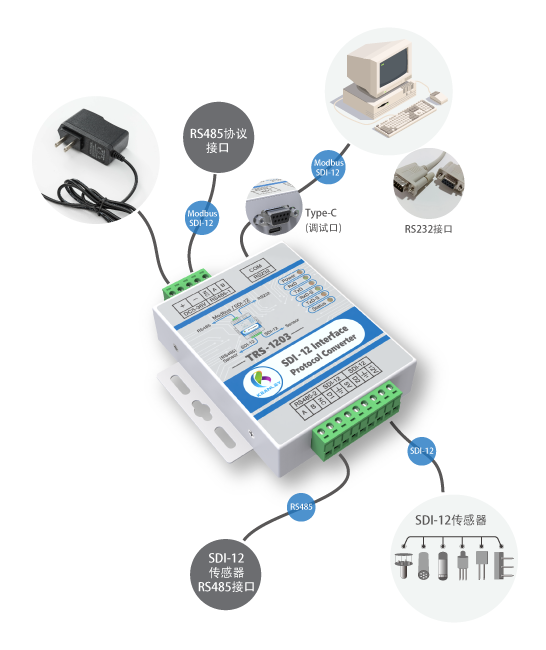

實物連接圖

特點

低功耗

在一根電纜上使用一個或多個傳感器

通信接口種類豐富

多種運行通信狀態指示燈

使用該設備可進行長時間無人值守操作

基本參數

輸入電壓：DC5V-36V

靜態功耗：＜30mA@12V

傳輸距離：1200 米

波特率：1200或9600(可選)

通信協議：標準 Modbus 或者 SDI-12 透明傳輸

工作溫度：- 40℃~70℃

功能：SDI-12轉RS232/RS485/USB

傳感器接口：SDI-12和RS485

通信接口：RS232/RS485/USB

傳感器數據采集模塊

KEANLEY TRS-1203 接口轉換器可與SDI-12傳感器以及485傳感器連接，電腦端有三個接口：USB、RS232、RS485總線，通信協議可支持Modbus協議和SDI-12標準協議。

連接傳感器類型

KEANLEY TRS-1203 接口轉換器可與CTD-10、5TE、5TM、VP-4、SRS-Nr NDVI等搭配使用。
