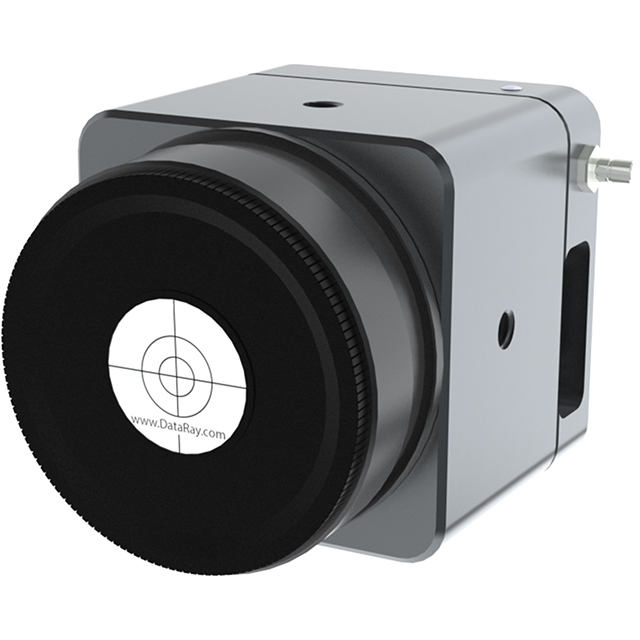

TaperCamD-LCM 大尺寸光束質量分析儀描述：

TaperCamD-LCM 具有 25 x 25 mm 的大有效區域、4.2 M 像素、12.5 x 12.5 μm（有效）像素、全局快門的光學和電子觸發以及 2500：1 的信噪比，是 USB 端口供電激光束輪廓設備上較大的有源傳感器區域。通過將 WinCamD-LCM 的高信噪比和全局快門與高質量的光纖錐度相結合，TaperCamD-LCM 是一種非常緊湊、易于使用的解決方案，用于測量各種大型連續或脈沖激光器。

特點

355 至 1150 nm，標準 CMOS 探測器

高達 60+ FPS

4.2M像素，2048 x 2048像素，25 x 25毫米有效區域

12.5 μm（有效）像素

2,500：1 信號對 RMS 噪聲

60 幀/秒 @ 512 x 512,30 幀/秒 @ 1024 x 1024,12 幀/秒 @ 2048 x 2048

端口供電的 USB 3.0

HyperCal? – 動態噪聲和基線校正軟件

包括 2 英寸 NDXL ND 濾鏡

帶TTL觸發的全局快門

電子自動快門，85 μs 至 2 秒（44 dB）

12位ADC

隔離脈沖觸發

在多個相機上并行拍攝

相對功率電平顯示

應用實例

連續和脈沖激光輪廓

激光器和基于激光的系統的現場維修

光學組裝和儀器對準

光束漂移和記錄

規格

波長	355 至 1150 nm
像素數 H x V	4.2 MPixel' 2048 x 2048
圖像區域	25 x 25 毫米
像素尺寸	12.5 x 12.5 μm（有效）
最小光束（10 像素）	~125微米
快門類型	全球
最大幀速率*	60赫茲
單脈沖捕獲 PRR	USB 2.0：6.3 kHz USB 3.0：12.6 kHz
信噪比RMS噪聲	2,500：1（34 dB 光纖 / 68 dB 電氣）
電子快門范圍	USB 2.0：12,600：1 （41 dB） USB 3.0：25,000：1 （44 dB）查看原文查看譯文
模數轉換器	12 位
可衡量的來源	CW光束的脈沖源;CW 至 12.6 kHz，帶單脈沖隔離軟件可配置自動觸發同步和可變延遲

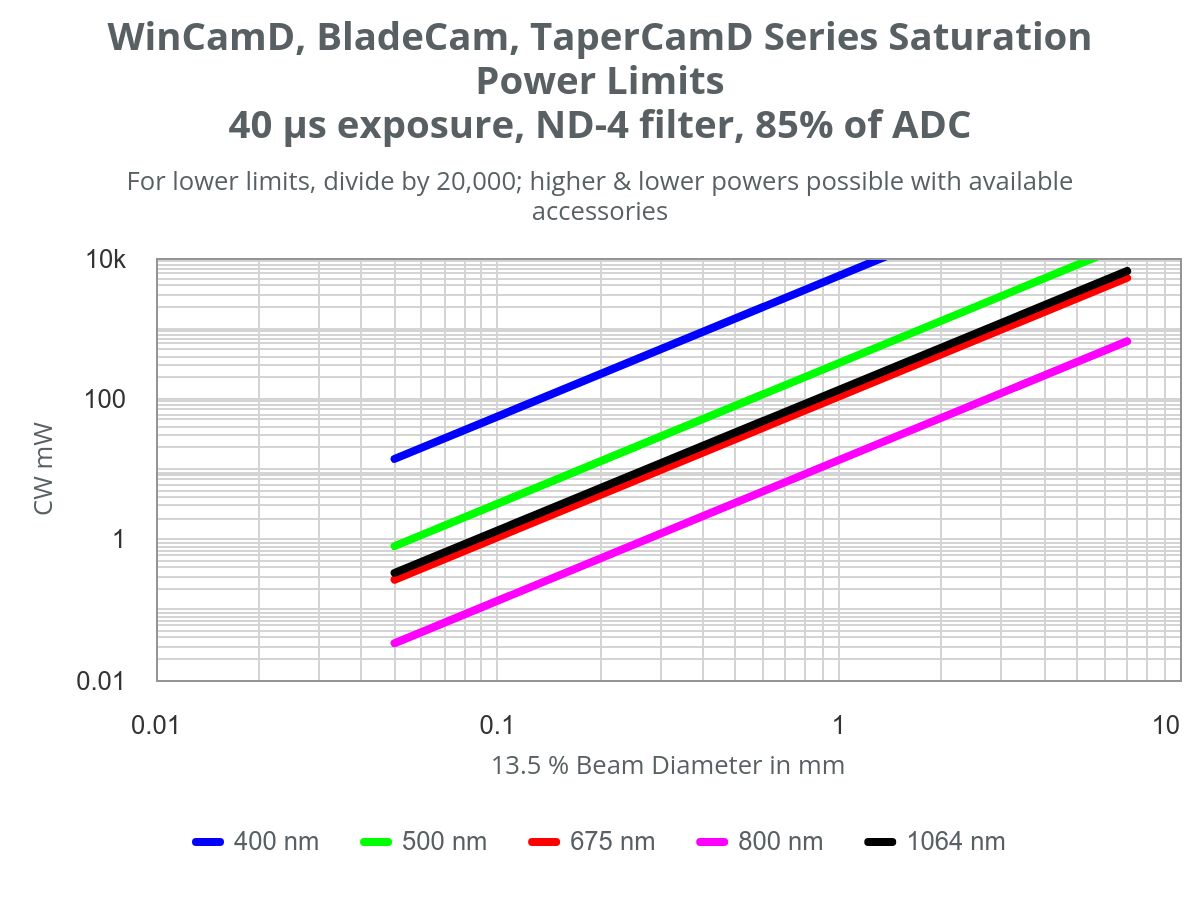

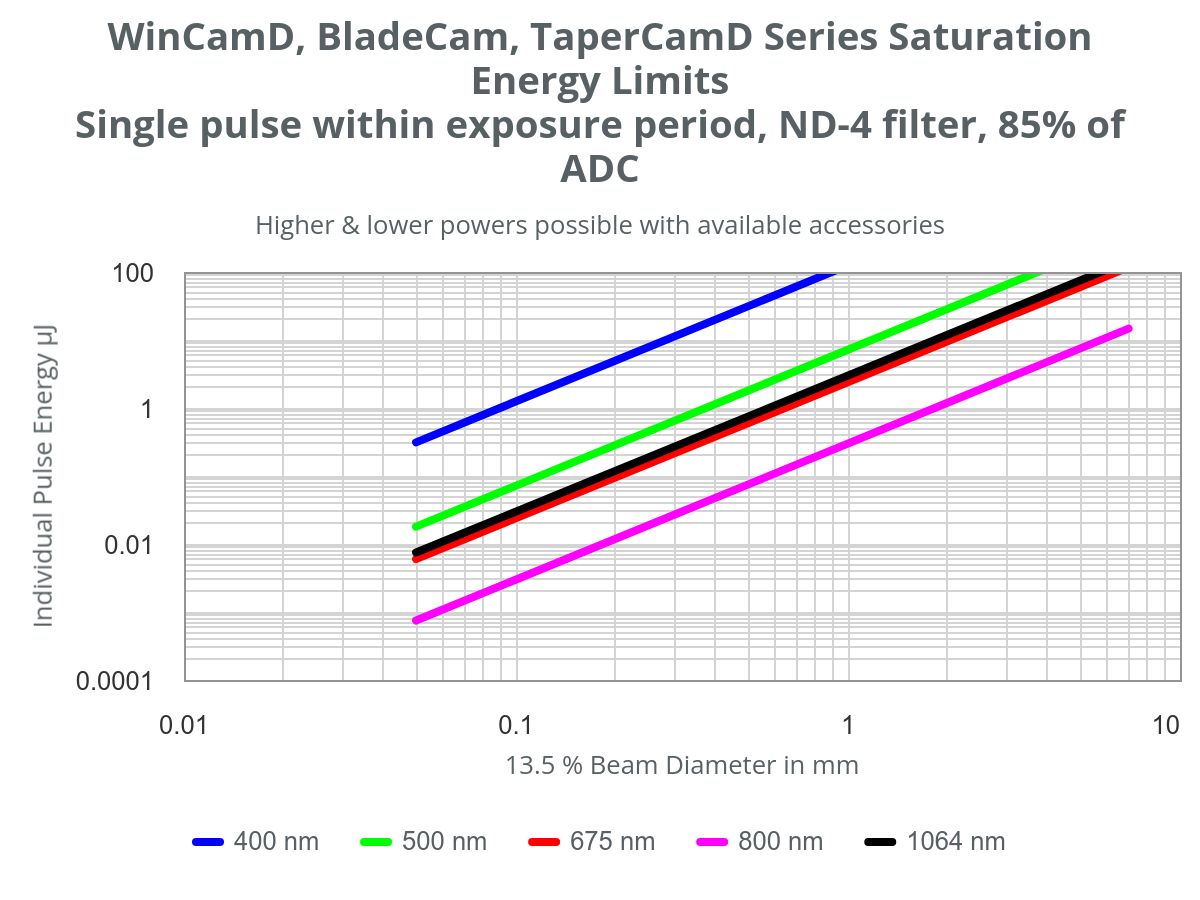

測量的光束功率	查看圖表
手動光束衰減	包括 2“ NDXL-1' NDXL-2' NDXL-4 中性密度濾光片
顯示的配置文件	線的 2D 和 3D 繪圖。規范化或非規范化。線性或對數變焦 x10 2D' 3D，10' 32 或最大顏色或灰度 10 和 32 色的輪廓顯示
測量和顯示的配置文件參數	原始輪廓和平滑輪廓三角形運行平均過濾器，FWHM 高達 10%
光束直徑	兩個用戶設置的直徑夾子級別高斯和 ISO 11146 秒力矩光束直徑等效直徑高于用戶定義的夾子級別等效狹縫和刀刃直徑
光束擬合	Gaussian & Top Hat profile fit & % fit 等效狹縫輪廓
光束橢圓度	大直徑、小直徑和平均直徑。軸的自動定向。
質心位置	相對和絕對強度加權質心和幾何中心光束漂移顯示和統計
測量精度（不限于像素大小）	插補直徑的加工分辨率為 0.1 μm。絕對精度取決于光束輪廓 - 通常可以達到 ~1 μm 的精度。質心精度也與光束有關（高達 ±1 μ 因為它是根據質心削波水平以上的所有像素通過算術確定的）。
處理選項	圖像和輪廓平均'1'5'10'20'連續。背景捕獲和減法。用戶設置矩形捕獲塊，用于捕獲用戶設置或自動橢圓包含區域，帶有用于處理的光束跟蹤 *.ojf 文件保存特定測試配置的所有 WinCamD 自定義設置
通過/失敗顯示	屏幕上可選擇的通過/失敗顏色。QA和生產的理想選擇。
日志數據和統計	最小值、最大值、平均值標準差，共 4096 個樣本
相對功率測量	基于用戶初始輸入的滾動直方圖。mW' μJ' dBm' % 或用戶選擇的單位（相對于參考測量輸入）
通量	Fluence'在用戶定義的區域內
認證	RoHS'WEEE'CE 認證
多攝像頭	多達 4 臺攝像機，可并行拍攝。 1 至 8 個攝像頭，串口拍攝。
頭部尺寸的寬度 x 高度 x 深度	2.25 x 2.25 x 2.13 英寸（57 x 57 x 54 毫米）
從外殼/濾光片到傳感器（無窗口）的光學深度 ±0.2 mm	TBA mm （TBA mm，帶 NDXL 濾光片）
安裝	1/4-20螺紋
重量' 相機，帶 MagND 和濾光片蓋	TBA 盎司（TBA g）
最低要求	Windows 10 64 位
