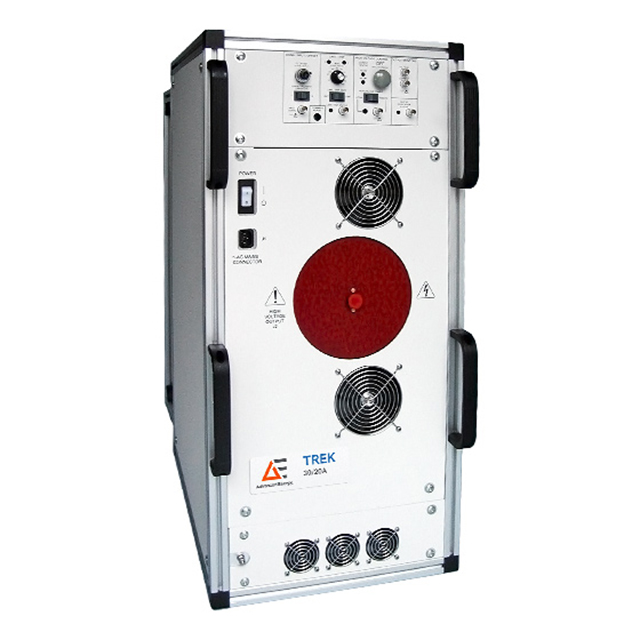

美國Trek 30/20A 同相高壓放大器

更新時間:2025-03-13

瀏覽量:774

品牌：美國Trek
型號：Trek 30/20A
描述：Trek 30/20A高壓放大器具有直流穩定功能，采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。它具有 3000 V/V 的同相固定增益。它受到保護，可防止有源負載或輸出對地短路產生的過壓和過...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 30/20A 同相高壓放大器描述：

Trek 30/20A高壓放大器具有直流穩定功能，采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。它具有 3000 V/V 的同相固定增益。它受到保護，可防止有源負載或輸出對地短路產生的過壓和過流情況。精密電壓和電流監控器提供高壓輸出和負載電流的低電壓表示，用于監控目的或閉環系統中的反饋信號。通過四象限有源輸出實現無功負載所需的精確輸出響應和高轉換速率。它在整個輸出電壓范圍內為電抗或電阻負載吸收或提供電流。

產品亮點

0 至 30 kV 步長的建立時間（至 1%）小于 200 μs

動態調整以優化各種負載參數的交流響應

本地和遠程高壓開/關功能

每臺設備均提供 NIST 可追溯校準證書

短路保護，保護設備

受益于閉環系統并實現高精度

利用完整的固態設計和免維護運行

由于輸出噪聲低，因此具有精確的輸出

防止有源負載產生的過壓和過流情況

通過四象限輸出驅動電容負載

產品應用

電介質研究

電子束離子阱和離子源

靜電紡絲

靜電偏轉（包括離子束轉向）

靜電火焰控制

靜電懸浮

靜電除塵

高壓電纜測試

高壓元件測試

等離子體研究（包括電介質阻擋放電）

產品規格

輸出電壓范圍	0 to ±30 kVDC or peak AC
輸出電流范圍	0 to ±20 mADC or peak AC
輸入電壓范圍	0 to ±10 VDC or peak AC
輸入阻抗	25 kΩ，標稱（逆變/差動選項：50 kW，標稱）
直流電壓增益	3000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于±4V
輸出噪聲	小于1.5 Vrms
轉換率	大于550 V/μs（典型值為10%至90%）
小信號帶寬	直流至大于30 kHz（-3dB）
大信號帶寬	直流至大于2.5 kHz，典型（2%失真）
尺寸	103.9 x 43 x 87 cm (40.9 x 17 x 34 in)
重量	大約73 kg (160 lb)
工作溫度	0 to 40°C (32 to 104°F)
相對濕度	達到75%，不凝結
輸出功率（W）	600
最大輸出電流（A）	±0.02
轉換速率（V/ms）	>550000
輸出電流范圍（mA）	0 至 ±20
輸出電壓范圍（V）	0 至 ±30000
