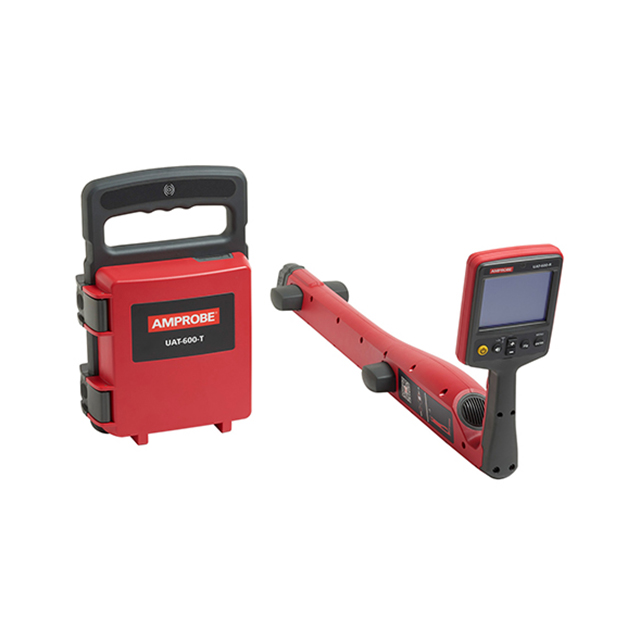

UAT-610 地下管線探測定位儀美國Amprobe

更新時間:2025-03-13

瀏覽量:728

品牌：美國Amprobe
型號：UAT-610
描述：在項目過程中意外撞上公用設施線路可能導致昂貴的維修費用，并造成危險的公共安全狀況。在錯誤的地方挖掘也可能導致不必要的延誤和項目成本，最終也會導致公司成本。堅固耐用的Amprobe UAT-600系列可...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

UAT-610 地下管線探測定位儀描述：

數據表

多個跟蹤模式使您能夠在各種應用程序中定位和跟蹤充滿能量和失去能量的實用工具

直觀發射機根據連接的配件自動選擇正確的定位功能,包括可選擇的8/33千赫頻率

接收器的高對比度顯示器允許在陽光下清晰地觀察,并具有陰影和黑暗區域的自動背光功能。

半自動增益控制快速檢測跟蹤信號,允許精確調整接收機靈敏度

深度20英尺

評級CATIV600V,確保工作時的安全與有電電纜

堅固、耐用的建筑:防水和防塵性能達到IP54,防落性能達到3.28英尺(1米)

使用信號夾來誘導信號而不產生電接觸(包括UT-620)

可選擇的A-框架配件的地面故障定位

在項目過程中意外撞上公用設施線路可能導致昂貴的維修費用，并造成危險的公共安全狀況。在錯誤的地方挖掘也可能導致不必要的延誤和項目成本，最終也會導致公司成本。堅固耐用的Amprobe UAT-600系列可避免這種干擾，該系列可精確定位100英尺深的地下公用設施和埋地服務，深度測量精確至20英尺。

定位包是完整的,并準備使用發射機,接收器,測試鉛包,電池和附加引信,所有在一個移動,保護性的啞鈴袋。UT-620工具包還包括一個信號夾,用于在無法與要追蹤的電纜進行電接觸時傳送信號。在需要地面故障定位的應用中,使用UT-600發射機和可選的A幀配件。

主要應用

定位帶電流的50/60赫茲有源電纜

確定所有金屬公用事業的位置:管道、通電和失能電纜

追蹤個別管道或電纜(通電或失能)

廣泛應用的三種測試模式

無源電源模式(50/60赫茲)-追蹤通電線路(無需發射機)

無源無線電模式--利用周圍的無線電波追蹤地下設施(無需發射機)

使用UT-600-T發射機的主動模式

使用UT-600-T 發射機的三種活動模式

感應-發射機將使用內部天線自動開始發射周圍的信號,用于追蹤無法連接測試引線或夾子的單獨電纜。

與測試引線的直接連接--追蹤單獨電纜或管道的可靠方法

夾子(包括在UT-620工具包中,UT-610工具包是可選的)-提供了一種將定位信號應用于電纜的有效和安全的方法,在無法/不安全地使用電纜進行電接觸時

特殊應用

2個頻率選項:8千赫和33千赫

找到非金屬管道和下水道

深度和電流測量

測量電壓、電阻和輸出電流

兩人定位

可選擇的AF-600A-框架配件定位地面斷層

補充資料

計量類別	CAT IV 600 V
定位通電/失能電線、電纜、管道	?
被動追蹤-50/60赫茲	?
被動追蹤-無線電	?
主動追蹤	33千赫(失能)8千赫(充能系統)
主動追蹤-感應模式(33KKZ)	?
深度測量	20英尺(6米)
信號夾配件	(可選配件)
框架配件	(可選配件)
空峰追蹤選項	?
展示	液晶顯示器
能彈的	?
自動顯示背光傳感器(接收器)	?

產品規格

特點	UT-600-R接收器	600-T發射機	SC-600信號夾(包括UT-620,UT-610可選)
計量類別	CAT IV 600 V
操作電壓/電流	0 to 600 V		0 to 600 V, 100 A max.
操作頻率/追蹤模式	主動追蹤:33千赫和8千赫被動追蹤:50/60赫茲和無線電	能量電路引導方式:33千赫直接連接模式:8千赫和33千赫夾子模式:8千赫和33千赫失能電路引導方式:33千赫 Direct connection modes: 8 kHz, 33 kHz, A-Lo/A-Hi A框架:8千赫夾子模式:8千赫和33千赫	33千赫和8千赫
定位模式	頂峰和空白	–	–
深度測量和精度	高達20英尺 4/10英尺:下午;3% 10英尺至20英尺:下午;5%	–	–
顯示背光燈	自動的	是的	–
音頻指示	離信號越來越近	使用顯示信號較好的快速蜂鳴器	–
傳輸模式功率輸出	–	麥克斯。3瓦特	–
輸出電壓	–	Max. 50 V rms	–
輸出電流	–	麥克斯。250毫安RMS,5級恒流	–
信號電壓輸出(名義值)	–	–	23伏8千赫的rms 33千赫時30伏rms
主電壓測量	–	0 V to 600 V, 50 Hz to 60 Hz Resolution: 1 V Accuracy: pm; 10%	–
電阻測量 (失能電路)	–	0歐姆;到999K歐姆; Range: 0 ohm; to 999 ohm; (resolution: 5 ohm;) 范圍:1K歐姆;到999K歐姆;(分辨率:1K歐姆;) Accuracy: pm; 10%	–
輸出電壓警告	–	≥ 30 V rms	–
主要危險電壓警告	–	≥ 30 V rms	–
敏感度調整(增益控制)	是的	–	–
1米時的敏感性(典型)	電力:2馬無線電:20 8千赫茲:5 33千赫:5	–	–
展示	4.3帶自動背光的室外液晶顯示器	液晶顯示器(LED背光燈) 2.4:X1.3:	–
更新率	即時的	Current (mA): 10 ms 電壓(五):15毫米 Resistance ( ohm;): 330 ms	–
操作溫度和濕度	-4 °F to 122 °F (-20 °C to 50 °C), ≤90% RH
儲存溫度和濕度	-40 °F to 140 °F (-40 °C to 60 °C), ≤90% RH
運行高度	< 6561 ft (< 2000 m)
污染程度	2
防水防塵	IP54
防倒	3.28 ft (1 m)
電力供應	(6) 1.5 V AA alkaline batteries	(8)1.5VD電池堿性電池	–
自動斷電	閑置15分鐘	–	–
電池壽命	Approx. 35 hours at 70 °F (21 °C) (Typical)	Approx. 16 hours at 70 °F (21 °C) (Typical)	–
過載保護	–	600 V rms Fuse FF 500 mA, 1000 V, IR 30 kA, Φ6.3×32 mm	–
符合安全要求	獨立選舉委員會61010-1,獨立選舉委員會61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033	獨立選舉委員會61010-1,獨立選舉委員會61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033 IEC 61010-031, CSA/UL 61010-031 (test leads)	獨立選舉委員會61010-1,獨立選舉委員會61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033
尺寸(高x寬x升)	大約。11.9x4.7x30.7%(302x120x7.9毫米)	大約。14x9x4.7(355x230x120毫米)	大約。11.6x7.1x1.4(295x180x37毫米)
重量	大約。4.2磅(1.9千克)(安裝電池)	大約。9.7磅(3.2千克)(安裝電池)	Approx. 1.9 lb (0.85 kg)
